產品概述

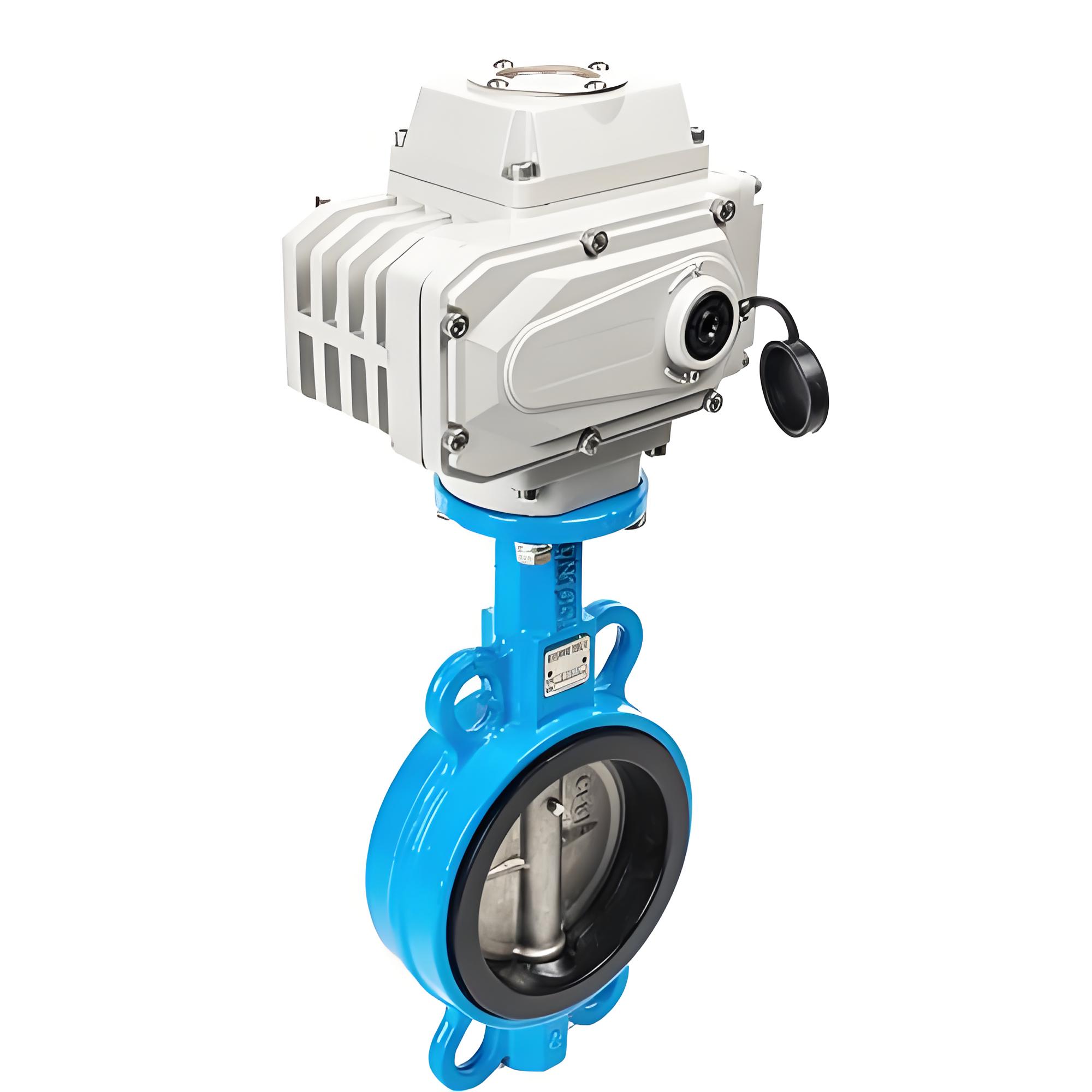

D971X-10Q DN100 是一款專為工業自動化控制系統設計的精小型電動對夾式軟密封蝶閥。該閥門采用“精小型”電動執行機構與對夾式閥體相結合的結構設計，具有體積小、重量輕、安裝便捷及流阻小等顯著優勢。型號中，“D”代表蝶閥，“9”代表電動驅動，“7”代表對夾連接形式，“1”代表中線型結構，“X”代表橡膠軟密封，“10”代表公稱壓力PN1.0MPa（10公斤），“Q”通常指代閥體材質為球墨鑄鐵（QT450-10），DN100表示公稱通徑為100mm。該產品廣泛應用于水處理、化工、石油、電力、食品及醫藥等行業的管道系統中，用于介質的切斷、調節及流量控制。

主要技術參數

核心結構與性能特點

1. 精小型結構設計

采用緊湊型精小型電動執行器，相比傳統大型執行器，大幅減少了閥門的整體體積和重量。這種設計特別適用于空間受限的安裝環境，降低了管道支撐負荷，便于運輸和維護。

2. 優異的雙向密封性能

閥門采用中線型雙偏心或同心結構設計，配合高性能橡膠密封圈（如丁腈耐油橡膠），實現雙向密封功能。無論介質流向如何，閥門均能保持良好的密封效果，安裝時無需考慮流向限制，可水平或垂直安裝。

3. 低流阻與大流通能力

蝶板采用框架式流線型設計，全開時流阻極小，流通能力大，有效降低管道系統的壓力損失，提高輸送效率。

4. 可靠的材質與耐腐蝕性

閥體采用球墨鑄鐵（QT450-10），兼具鑄鐵的耐腐蝕性和鋼的高強度，整體經過烤漆處理，防銹性能優良。密封副采用不銹鋼與橡膠配對，耐磨損、抗老化，使用壽命長。

5. 智能控制與安全保護

配套的智能電動執行器支持多種控制信號輸入（如4-20mA模擬量調節、開關量控制等）。具備過載保護、過熱保護及限位開關，確保在異常工況下自動停機，保障系統安全。部分型號支持閥位反饋信號輸出，便于接入DCS或PLC系統進行遠程監控。

應用領域

• ‌水處理行業‌：自來水廠、污水處理廠、海水淡化系統的供排水管道。
• ‌化工與石油‌：酸堿介質、油品、天然氣的輸送與控制。
• ‌電力與冶金‌：冷卻水系統、煙氣脫硫脫硝系統。
• ‌食品與醫藥‌：衛生級要求較低的流體輸送（需確認密封圈材質符合食品級標準）。
• ‌暖通空調‌：冷水、熱水循環系統的流量調節。

選型與安裝注意事項

• ‌介質兼容性‌：請根據實際介質溫度和化學性質選擇合適的密封圈材質（丁腈橡膠適用于常溫水和油，氟橡膠適用于高溫或強腐蝕介質）。
• ‌壓力匹配‌：確保管道工作壓力不超過閥門公稱壓力PN1.0MPa，并考慮水錘沖擊等因素。
• ‌安裝方向‌：雖然閥門支持雙向安裝，但建議避免長期處于半開狀態以防止氣蝕或振動，全開或全關位置最佳。
• ‌電氣接線‌：嚴格按照執行器銘牌指示的電壓等級進行接線，并確保接地良好，防止電磁干擾影響控制信號。
• ‌定期維護‌：定期檢查電動執行器的運行狀態及閥門密封面的磨損情況，及時更換老化的密封圈以確保密封性能。
