產品名稱：Z941H-40C DN350 WCB電動鑄碳鋼法蘭閘閥[ 2026-03-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

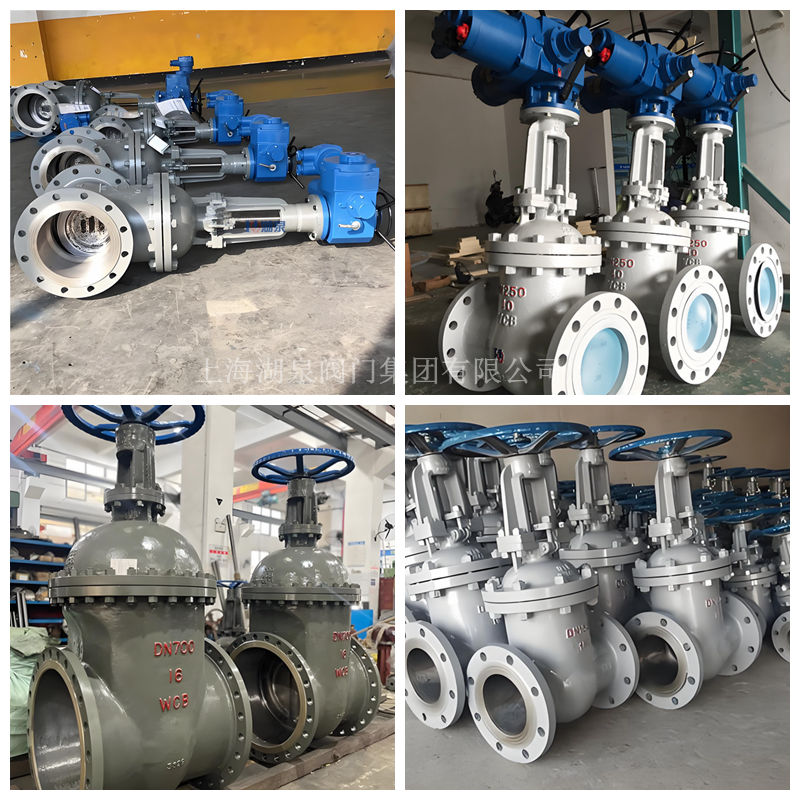

Z941H-40C DN350 WCB 電動鑄碳鋼法蘭閘閥產品介紹‌
Z941H-40C DN350 WCB 電動鑄碳鋼法蘭閘閥是一款采用法蘭連接、電動驅動的高中壓工業閥門，專為大口徑管道系統設計。其主要功能是可靠地切斷或接通管路介質，廣泛應用于對自動化控制和可靠性要求較高的工業領域。‌

一、核心產品標識解析
型號“Z941H-40C DN350 WCB”完整定義了該產品的關鍵特性：
- ‌Z‌: 代表閘閥。
- ‌9‌: 代表電動驅動方式。
- ‌4‌: 代表法蘭連接形式。
- ‌1‌: 代表結構形式（通常為明桿楔式閘板）。
- ‌H‌: 代表密封面材料為堆焊硬質合金（如司太立鈷基合金）。
- ‌40C‌: “40”代表公稱壓力為PN40（即4.0MPa），“C”代表閥體材質為碳鋼（WCB）。
- ‌DN350‌: 代表公稱通徑為350毫米。
- ‌WCB‌: 代表閥體材質為ASTM標準的鑄碳鋼。
二、主要技術參數與性能
- ‌壓力與溫度范圍‌：該閥門公稱壓力為PN40（4.0MPa），殼體強度試驗壓力為6.0MPa，密封試驗壓力為4.4MPa。‌ 采用WCB碳鋼閥體時，適用溫度范圍為-29℃至550℃。‌
- ‌閥體與密封材料‌：閥體主要材質為鑄碳鋼WCB，具有良好的強度和韌性。‌ 密封面通常采用司太立（Stellite）鈷基硬質合金堆焊或類似硬質合金工藝，確保其在高磨損、高溫及腐蝕性介質環境下仍能保持優異的密封性和長壽命。‌
- ‌驅動與控制‌：配備多回轉開關型電動執行器，可實現遠程控制、PLC聯鎖或接受4~20mA標準信號進行智能控制。‌ 電源電壓常見為AC380V，防護等級可達IP55或IP65，部分型號可選防爆功能（如Exd I Mb）以適應煤礦等危險環境。‌閥門通常設計有手電動切換機構，便于緊急情況下的手動操作。‌
- ‌結構與設計特點‌：采用楔式彈性閘板結構，中大口徑型號配置推力軸承，有效降低啟閉摩擦阻力。‌閥桿經過調質及表面氮化處理，具有高耐磨性和抗腐蝕性。‌填料函多采用柔性石墨填料，密封可靠且操作輕便。‌ 法蘭連接尺寸符合國家標準（如JB/T 79），可適配多種法蘭密封面形式。‌
三、適用范圍
該閥門適用于石油、化工、電力（水力/火力電站）、天然氣、冶金、市政（水處理）等行業的管道系統。‌
其適用介質包括水、蒸汽、油品、以及酸、堿、氨、尿素、含硫天然氣等具有一定腐蝕性的流體。‌
四、安裝與選型注意事項
- ‌安裝‌：閥門可安裝在管道的任何位置，方向不受限制。‌ 初次通電調試前，建議先手動將閥門開啟至半開位置，確認電動執行器轉向正確，避免因電機相序接反而損壞設備。‌
- ‌選型考量‌：在選型時，除確認壓力、口徑、材質、介質兼容性外，還需明確對電動執行器的具體需求，如電源電壓（AC380V/220V等）、控制類型（開關型/調節型）、防護等級、是否需要防爆認證等。‌ 對于煤礦等特殊應用場景，必須選用具備煤安證（MA）和防爆證的專用型號。‌
五、設計制造與質量標準
該產品的設計、制造、結構長度、法蘭連接尺寸及試驗方法遵循一系列國家標準，主要包括：
- 設計制造按 GB/T 12234
- 結構長度按 GB/T 12221
- 法蘭連接尺寸按 JB/T 79
- 閥門檢查和試驗按 GB/T 13927‌1
  制造商需依據這些標準進行強度試驗和密封試驗，確保產品性能達標。‌
